Sequenze A+/A- di tre cilindri a doppio effetto in ciclo continuo sincronizzati attraverso l'utilizzo di timers |
Osservazioni:
Questa esercitazione mostra l'utilizzo dei temporizzatori.
Premendo il pulsante di start P5 il pistone D esce fino a raggiungere il suo finecorsa chiudendo il contatto FC2D. FC2D aziona il temporizzatore T1 con ritardo d'inserzione pari a 2 secondi che va ad eccitare la bobina dell'elettrovalvola B3 facendo uscire il pistone B. Giunto a finecorsa viene chiuso il contatto FC2B il quale va ad azionare il contatore T2 con ritardo d'inserzione pari a 5 secondi che va ad eccitare la bobina dell'elettrovalvola B5 facendo uscire il pistone C. Il pistone C giunto a finecorsa chiude il contatto FC2C il quale fa ritornare tutti i pistoni in posizione di riposo.

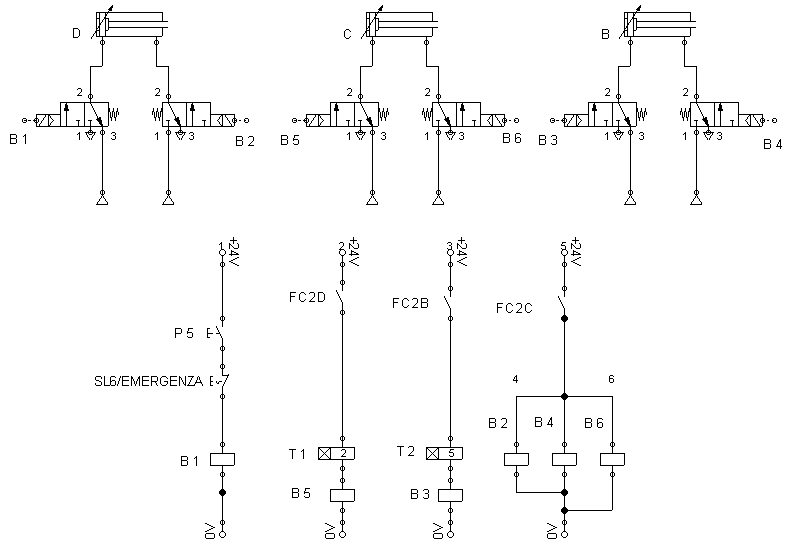

Schema:
Componenti utilizzati:
| Descrizione | Quantità |
| Cilindro a doppio effetto | 3 |
| Valvola 3/2 NC instabile con azionamento elettrico | 6 |
| Pulsante elettrico NC | 1 |
| Pulsante elettrico NA | 1 |

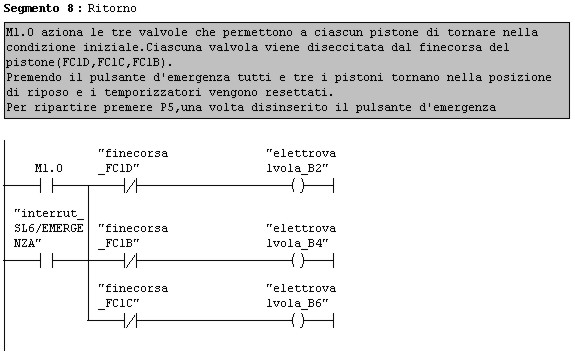

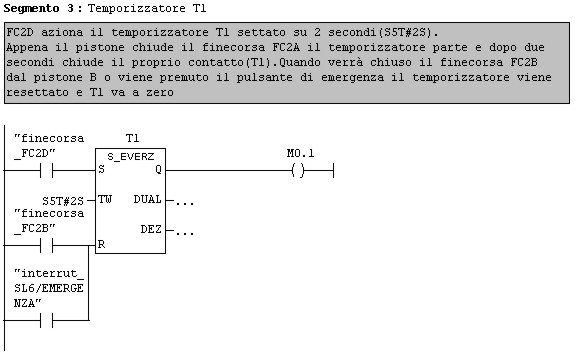

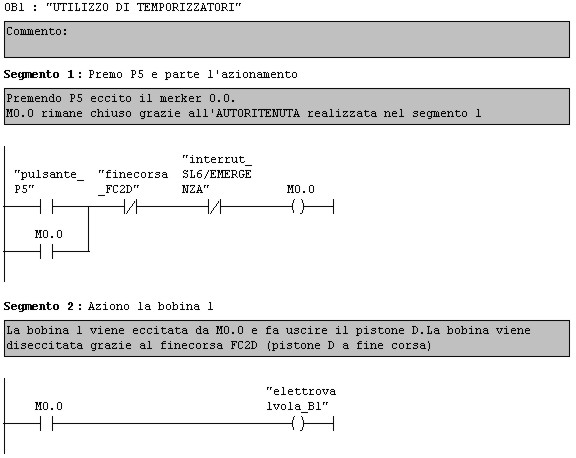

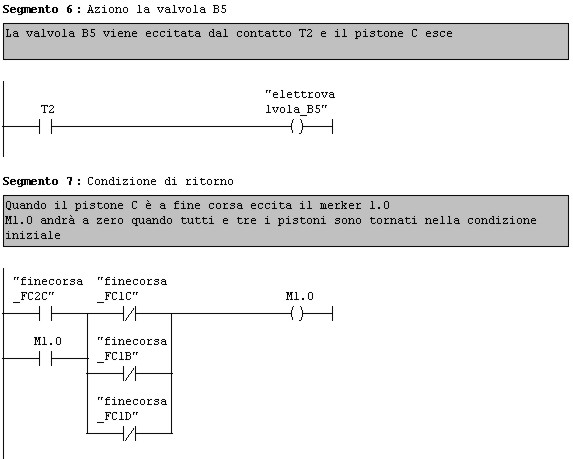

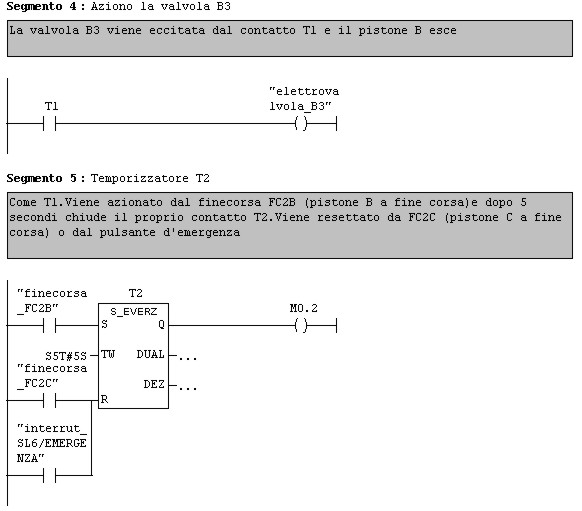

Programma PLC (linguaggio KOP):

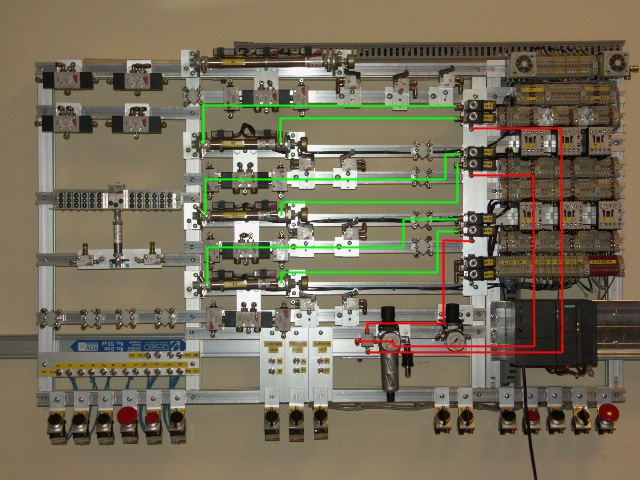

Assemblaggio pannello:
Legenda:
|
Alimentazione |
|
|
Potenza |
Filmato:
| Scarica filmato: |
 |
