Test avviatore progressivo in linea
Obiettivo prova
Viene testato un avviatore progressivo di due diverse taglie. Il collaudo viene effettuato per verificare il funzionamento dell’avviatore, per verificare i dati da catalogo e la loro corrispondenza. Se i risultati ottenuti dalle prove rientrano negli standard aziendali e danno esiti positivi, il prodotto viene messo a catalogo.
breve descrizione del prodotto
L’avviatore progressivo in linea è una valvola che regola il flusso di aria sinché la pressione a valle non raggiunge un certo valore, al quale la valvola si apre e permette il pieno passaggio.

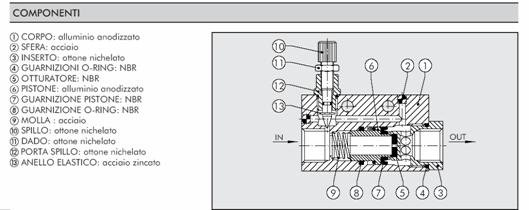

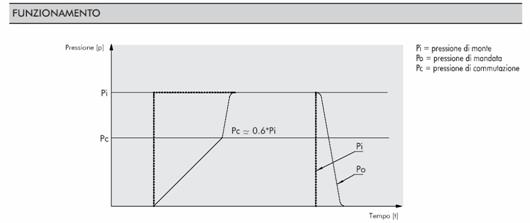

La valvola può essere inserita per controllare un gruppo di valvole, una singola valvola oppure tra valvola e attuatore. L’aria che entra nella bocca 1 attraversa una strozzatura, regolabile mediante manopola, che controlla il flusso. La valvola si apre completamente quando la pressione di valle raggiunge un valore pari circa al 60% della pressione di monte. Se si interrompe l’alimentazione la valvola permette lo scarico dell’aria dalla bocca 2 alla bocca 1.

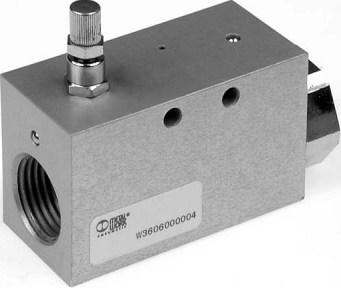

Prodotto cod. WSV2 (1/4”) e WSV4 (1/2”)
test eseguiti
Collaudo dei campioni da ¼” e ½”. Le prove effettuate sono:
-
Portata a 6.3 bar con una ∆p = 0.5 bar
-
Portata a 6.3 bar con una ∆p = 1 bar
-
Portata del passaggio dallo spillo: monte 2 bar e poi 6.3 bar con lo scarico libero
-
Diagramma pressione di monte/ pressione di apertura della valvola, da 0.5 a 10 bar
-
Peso
-
Prova di vita a pressione pulsante
Viene collaudato questo avviatore, per verificarne le prestazioni e, nel caso migliore, acquistarlo.

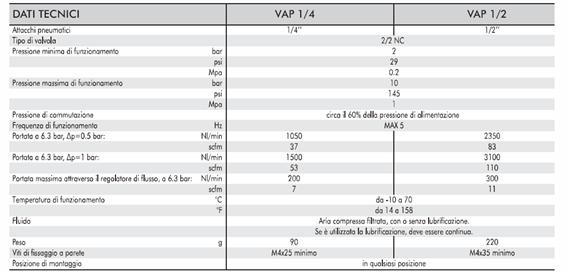

Prova di portata a 6.3 bar con una ∆p = 0.5 bar(a); prova di portata a 6.3 bar con una ∆p = 1 bar (b): l’avviatore, tramite dei raccordi, viene bloccato all’uscita dell’asametro, mentre all’uscita dell’avviatore viene fissato il rubinetto per regolare la pressione di uscita. Tutti i valori trovati in tabella verranno confrontati con i dati ufficiali in catalogo e confrontati con quelli della concorrenza per scegliere al meglio.
La pressione di ingresso è fissata a 6.3 bar, come da normativa, quella di uscita sarà 5.8 bar. La ∆p si crea attraverso un rubinetto che crea la diminuzione di pressione.

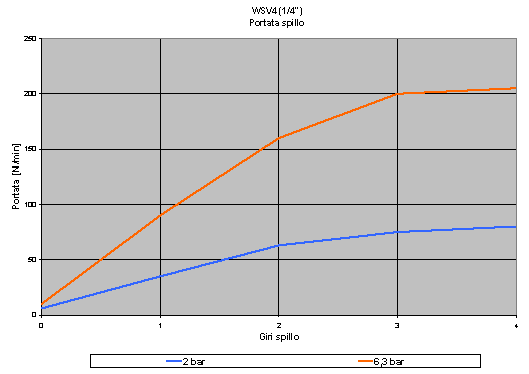

Prova di portata del passaggio dallo spillo: monte 2 bar e poi 6.3 bar con lo scarico libero (c): lo spillo regola l’intervento dell’avviatore; più lo apri, più passa aria. È a forma di cono: più lo apri, più sale e quindi passa aria. Le pressioni di monte sono pressioni di riferimento date dalle normative internazionali, lo scarico è libero, cioè la pressione all’uscita è nulla.

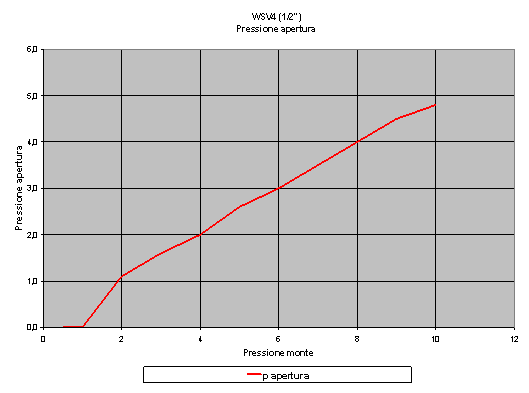

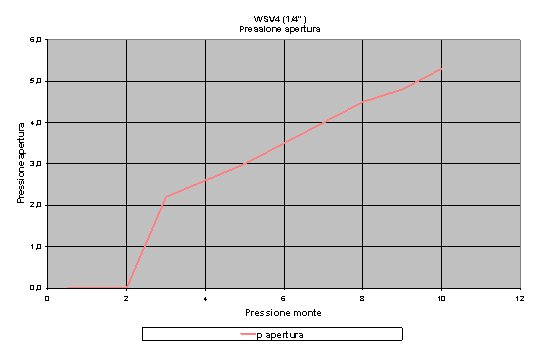

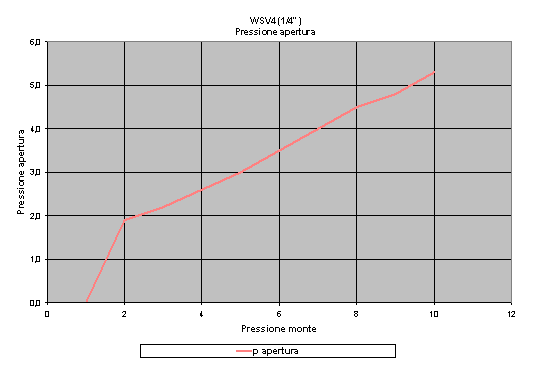

Diagramma pressione di monte/ pressione di apertura della valvola, da 0.5 a 10 bar (d): viene data una pressione di ingresso (di monte). Per leggere bene gli step si usano dei manometri digitali collegati all’avviatore. Si vuole vedere a quale pressione di apertura l’avviatore entra in funzione, scatta. Il valore 0.0 della p di apertura indica che la valvola non riesce ad aprirsi. I valori in tabella mi danno la pressione dopo la quale la valvola si apre e l’aria non passa più gradualmente ma di colpo, istantaneamente. Rappresenta il limite di sicurezza rilevato dall’avviatore.
Prova di vita a pressione pulsante (f): serve per verificare dopo un determinato numero di cicli che tende ad infinito se la valvola funziona correttamente o si rompe.
risultati
Di seguito ho riportato la tabella riassuntiva con tutti i valori ottenuti durante le prove.
